Introducción

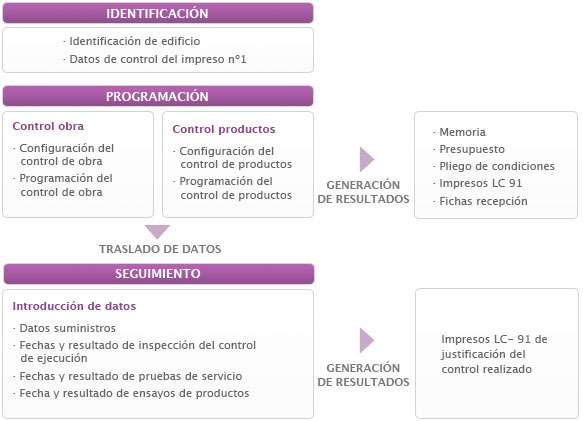

Esquema general de funcionamiento

Este esquema recoge el funcionamiento general del programa que cubre las dos fases documentales del control de calidad: la programación y los resultados del seguimiento.

En la programación el programa requiere la introducción de los datos del elemento (parte de obra o producto) que en cada caso son necesarios para su identificación y para determinar las actuaciones de control obligatorias por la normativa de aplicación. Con los datos introducidos el programa obtiene las actuaciones de control y genera los resultados de programación: impresos Lc-91, memoria de programación, pliego de condiciones de control de calidad, presupuesto de control de calidad y fichas de recepción.

Una vez finalizada la programación (pueden trasladarse los datos de la programación al seguimiento) se continuará con la introducción de los resultados obtenidos durante el seguimiento del control de calidad.

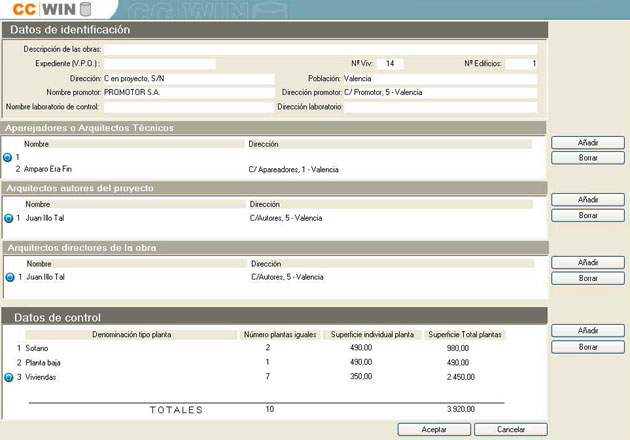

Identificación del edificio

Esta pantalla recoge los datos de la edificación y de los agentes, necesarios para la cumplimentación de los apartados identificación del edificio y datos de control del impreso nº 1 del LC-91.

1

2

3

Añadir o eliminar líneas para introducir la datos de los técnicos intervinientes

Introduciendo el número de plantas iguales y la superficie por planta, el programa calcula la superficie total por plantas iguales y el número de plantas y superficie totales del edificio

Añadir o eliminar líneas para introducir la datos de las distintas plantas que componen el edificio

Programación de control de calidad

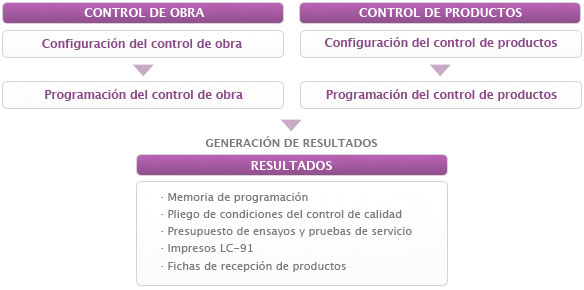

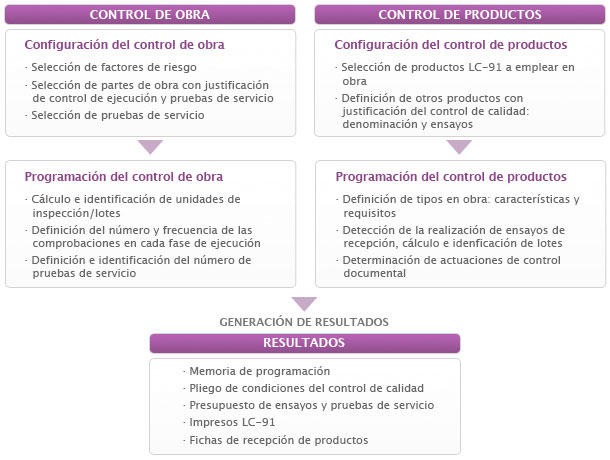

Este esquema muestra el funcionamiento general de la programación que está dividida en dos apartados, la programación de control de obra y la de control de producto. Como paso previo a la programación se ha de configurar que partes de obra y que productos vamos a programar.

Una vez terminada la configuración de la programación, el programa requiere la introducción de los datos de los elementos seleccionados (partes de obra y productos), que en cada caso son necesarios para su identificación y para determinar las actuaciones de control obligatorias por la normativa de aplicación.

Con los datos introducidos el programa obtiene las actuaciones de control y genera los resultados de programación: impresos Lc-91, memoria de programación, pliego de condiciones de control de calidad, presupuesto de control de calidad y fichas de recepción.

Programación del control de obra

Este esquema muestra el funcionamiento general de la programación del control de obra.

Como paso previo a la programación se ha de configurar que partes de obra vamos a programar. El programa calcula, en función de los factores de riesgo, el control de ejecución o pruebas de servicio obligatorios. Esta configuración deberá ajustarse, desactivando el control de ejecución y/o las pruebas de servicio de las partes de obra no existentes en el edificio, y activando otros que puedan venir determinados por la dirección facultativa o el proyecto.

Una vez terminada la configuración de la programación, el programa requiere la introducción de los datos para el cálculo e identificación de unidades de inspección y la definición de la intensidad del control de ejecución, así como la definición de las pruebas de servicio a realizar.

Con los datos introducidos el programa obtiene las actuaciones de control y genera los resultados de programación: impresos Lc-91, memoria de programación, pliego de condiciones de control de calidad, presupuesto de control de calidad.

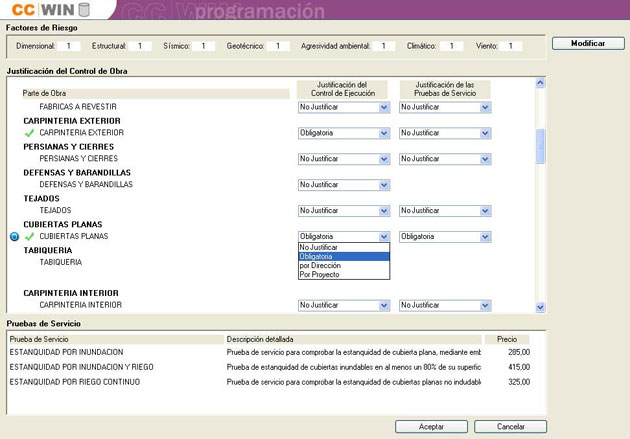

Configuración del control de obra

Este esquema muestra la configuración de la programación del control de obra que incluye la programación del control de la ejecución y de las pruebas de servicio. El primer paso consiste en decidir que partes de obra van a incluirse en la programación del control de obra.

1

2

3

4

5

Acceso a la ventana de introducción de factores de riesgo.

Si no existe una parte de obra con justificación del control de ejecución seleccionar la opción No justificar.

Si se desea programar el control de ejecución no obligatorio, seleccionar justificación por Proyecto/Dirección.

Si no existe una parte de obra con justificación de pruebas de servicio seleccionar la opción No justificar.

Si se desea programar pruebas de servicio no obligatorias, seleccionar justificación por Proyecto/Dirección.

Revisar y modificar, si se precisa, el texto y el precio de las pruebas de servicio de la parte de obra seleccionada.

Indicador de parte de obra que se va a incluir en la programación (con control de ejecución y/o prueba de servicio.

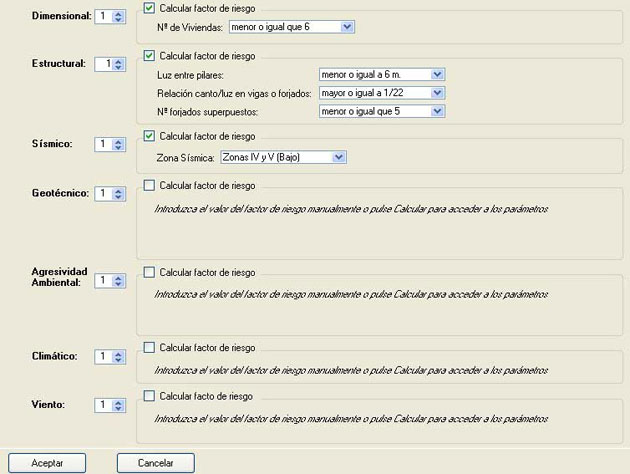

1

2

Si se marca la opción de calcular factor de riesgo el programa calcula según LC-91 dicho valor en función de las condiciones introducidas para cada factor.

Si no se marca la opción de calcular factor de riesgo según LC-91 se puede introducir dicho valor de forma manual.

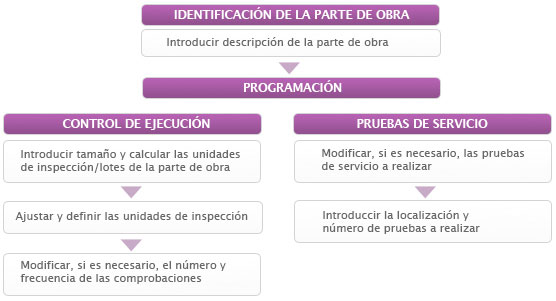

Esquema general control de obra

Este esquema muestra la programación del control de obra, requiere la introducción de los datos para su identificación y para determinar las actuaciones de control obligatorias por la normativa de aplicación. Una vez realizado el cálculo inicial se pueden modificar diferentes aspectos de la programación.

La programación de las distintas partes de obra sigue el mismo planteamiento a excepción de la parte de obra revestimiento interior que difiere en algunos aspectos que se especifican en la sección correspondiente de esta ayuda

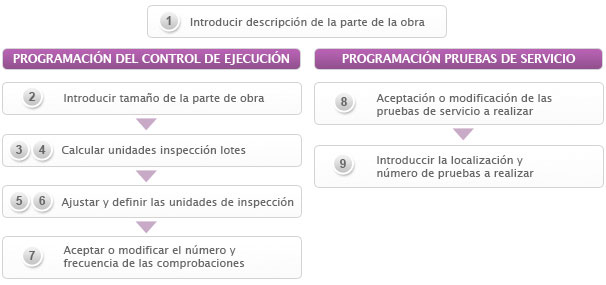

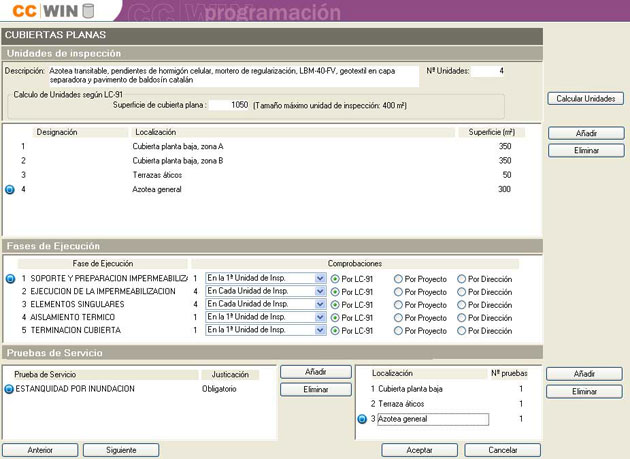

Programación del control de obra

Esquema del funcionamiento de la pantalla de la programación de una parte de obra en general.

1

2

3

4

5

6

7

8

9

Introducir el texto de la descripción de la parte de obra. Este es el texto que figurará en el apartado “Descripción de la parte de obra” del impreso LC-91 correspondiente.

Introducir la dimensión de la parte de obra, en base a la cual se calcularán las Unidades de Inspección/lotes.

Estará disponible el tamaño máximo de la Unidad de Inspección según LC-91 o del Lote de ejecución según EHE-08.

Calcula el nº mínimo de unidades de inspección según LC-91 o de lotes de ejecución según EHE-08.

Número de unidades de inspección/lotes programados. Campo no editable que se rellena inicialmente con los datos resultantes del cálculo de unidades de inspección/lotes.

Ajustar programación:

a) Mediante los botones Añadir y Eliminar crear tantas líneas como U.I./lotes se precisen

b) Introducir su tamaño. Si se introduce un tamaño mayor al máximo según LC-91/EHE-08, el programa avisará mediante un mensaje.

Definir las U.I.:

Introducir los textos de Designación y Localización de cada U.I./lote. Estos textos son los que figurarán en los campos del mismo nombre del impreso LC-91 correspondiente.

Aceptar o modificar el número y la frecuencia de comprobaciones, el programa muestra el número mínimo de comprobaciones a realizar por U.I. en cada fase de ejecución en Partes de Obra con justificación según LC-91, o el número mínimo de Unidades de Inspección a comprobar por lote para cada proceso en Partes de Obra con justificación según EHE-08 ,y su frecuencia.

Pueden modificarse la frecuencia y el número de comprobaciones respetando los mínimos establecidos por LC-91/EHE-08.

Por defecto se muestran las Pruebas de Servicio obligatorias según Factores de Riesgo introducidos. En algunos casos existen Pruebas de Servicio alternativas a las que se muestran por defecto. Mediante los botones Añadir y Eliminar puede modificarse el tipo de prueba a programar. En cualquier caso el programa controla que se incluya al menos un tipo de las pruebas de servicio obligatorias.

Si en la configuración del control se han previsto pruebas voluntarias, aquí se muestran por defecto todas las pruebas de servicio disponibles para la parte de obra y la obligatoriedad de realización “por Proyecto”. Para modificarlo ha de actuarse mediante los botones Añadir y Eliminar.

Crear, mediante los botones añadir y eliminar, las líneas necesarias para la definición de la localización y número de pruebas a realizar del tipo de prueba de servicio seleccionado.

Introducir el texto de localización y número de pruebas a realizar en esa localización.

Más información:

· Criterios interpretativos LC-91 (Instrucción 1/09)

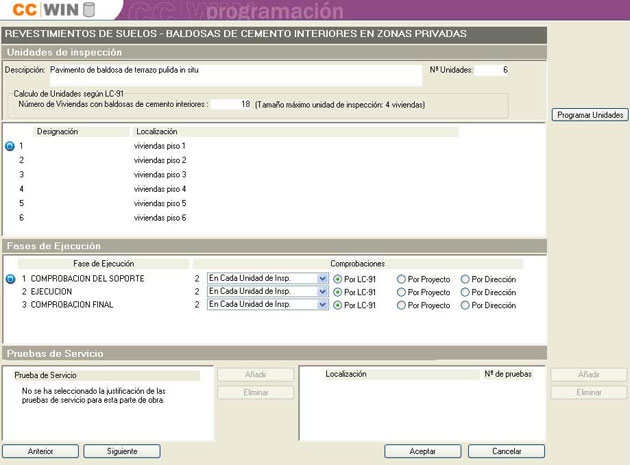

Caso especial: revestimiento interior

Para el caso de los revestimientos interiores no se introducirá el tamaño de la parte de obra como para el resto de partes, si no que se pulsará el botón programar unidades donde se introducirá el número de viviendas que tienen el tipo de revestimiento que se desee de los indicados en la configuración, programando de este modo todos los revestimientos interiores de una sola vez.

1

2

3

En el caso de revestimiento interior no se indicará el tamaño máximo de unidades de inspección, se definirá en la ventana a la que se accede desde el botón programar unidades.

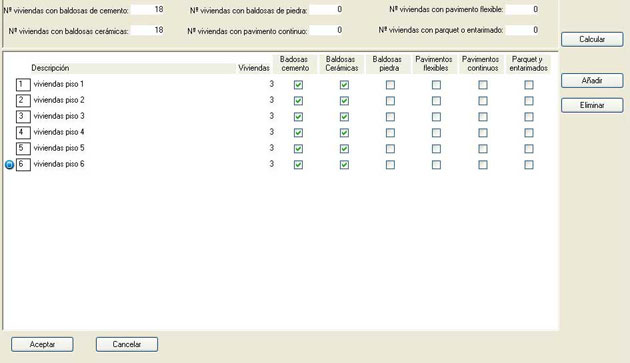

Acceso a la ventana de programación de todos los revestimientos de suelos en interior de viviendas.

El tamaño de las unidades de inspección se define desde la programación de unidades.

1

2

3

4

Introducir el número de viviendas con el tipo de revestimiento que se desee programar el control.

Calcula el número mínimo de unidades de inspección según LC-91 y crea las líneas para definirlas.

Mediante los botones añadir y eliminar y las casillas del tipo de revestimiento ajustar la programación a las características del proyecto.

Si se introduce un nº mayor de viviendas al máximo según LC-91 el programa avisará mediante un mensaje.

Introducir texto para definir cada unidad de inspección. Este texto aparecerá en el campo "identificación unidad" del corresponiente impreso de la LC- 91.

Control de productos

Este esquema muestra el funcionamiento general de la programación del control de productos. Como paso previo a la programación se ha de configurar que productos vamos a programar. El programa ofrece los productos cuya justificación del control de calidad puede ser obligatoria por LC-91, aunque esto no impide que se puedan añadir otros productos a parte de los propuestos.

Una vez terminada la configuración de la programación, el programa requiere la introducción de los datos para su identificación y para determinar las actuaciones de control obligatorias por la normativa de aplicación.

Con los datos introducidos el programa obtiene las actuaciones de control y genera los resultados de programación: impresos Lc-91, memoria de programación, pliego de condiciones de control de calidad, presupuesto de control de calidad y ficha de recepción.

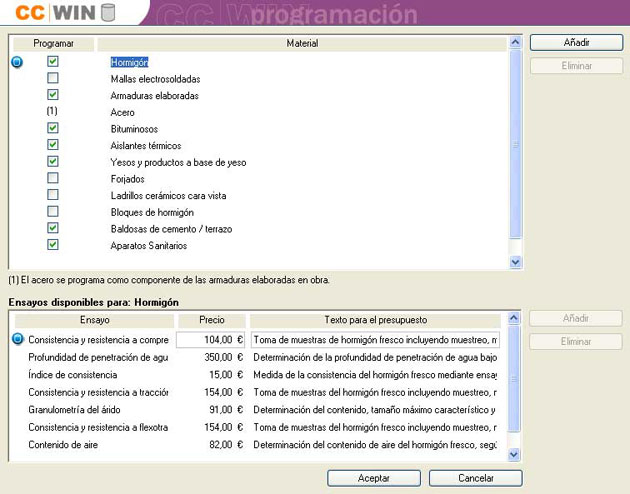

Configuración control de productos

La programación del Control de los productos incluye la programación de la documentación, del control mediante distintivos y del control mediante la realización de ensayos. El primer paso consiste en decidir que productos van a incluirse en la programación del control de calidad.

La ventana Configuración Control de Productos muestra la relación de productos cuya justificación del control de calidad puede ser obligatoria por Lc-91 y para cada uno de ellos los posibles ensayos a incluir en la programación, su precio unitario y la descripción de la partida de presupuesto.

Se podrán incorporar a la programación otros productos no incluidos en la lista inicial, por no ser obligatoria la justificación de su control por Lc-91, así como añadir ensayos a dichos productos.

Una vez configurado el control de productos, en el menú Control de Productos contendrá el acceso a las ventanas para la programación del control de calidad de cada uno de los productos seleccionados en la configuración.

1

2

3

4

Seleccionar de la lista los productos que está previsto emplear en obra y por tanto se han de tener en cuenta en la programación de control.

Revisar y modificar, si se precisa, el texto y el precio de los ensayos.

Incorporar a la programación otros productos no incluidos en la lista inicial por no ser obligatoria la justificación de su control por Lc-91.

Ensayos en productos añadidos

Si el control de calidad de algún producto añadido a la lista incluye la realización de ensayos, mediante el botón añadir se pueden definir estos: su nombre, el precio unitario y el texto de la partida presupuestaria.

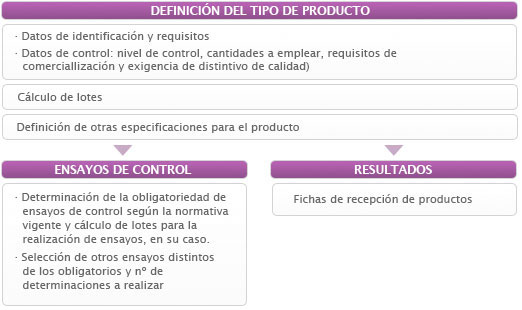

Programación control de productos

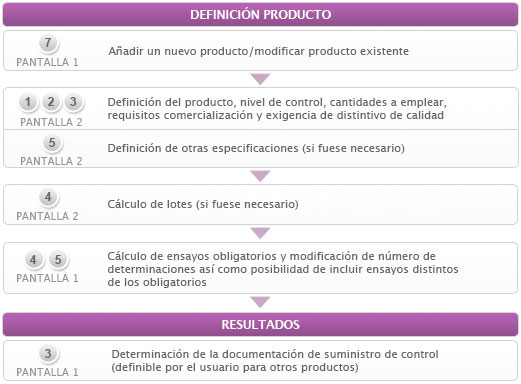

Este esquema muestra la programación de productos, requiere la introducción de los datos para su identificación y para determinar las actuaciones de control obligatorias por la normativa de aplicación. Una vez realizado el cálculo inicial se pueden modificar diferentes aspectos de la programación.

En algunos casos, para el cálculo de lotes del producto será necesario introducir datos más detallados para realizar dicho cálculo, como en el caso del hormigón, de las armaduras y del acero. Como excepción a la programación general tenemos la programación del acero que se realizará como componente de la armadura cuando esta se elabora en obra y la programación de otros productos definidos por el usuario donde este será el que introduzca la documentación de suministro y control. Las particularidades mencionadas se especifican en su sección correspondiente de esta ayuda.

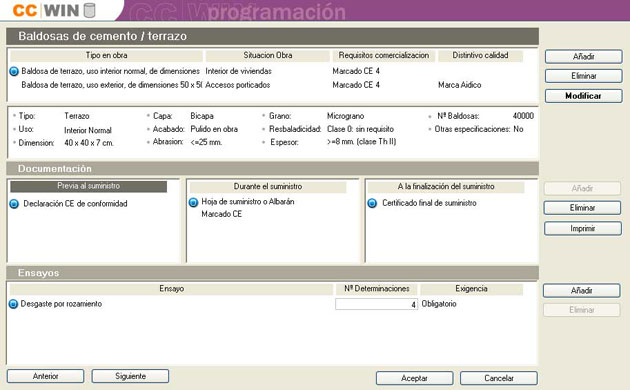

Programación control de productos: caso general

La programación consistirá en añadir o modificar los distintos tipos de un producto que se usen en la realización de la obra, incluyendo sus características particulares así como el cálculo de lotes si fuera necesario. Como resultado de esta definición el programa calculará los ensayos obligatorios y la documentación de suministro y control. Posteriormente el usuario podrá añadir los ensayos no obligatorios que vengan definidos por la dirección facultativa y/o proyecto.

1

2

3

4

5

6

7

Denominación genérica del producto

Tipos en obra del producto

El icono indica el producto seleccionado del que se muestran los datos, la documentación de suministro y control de producto así como los ensayos.

El programa determina la documentación que el suministrador del producto ha de entregar al constructor, para que este a su vez facilite al director de la ejecución para su verificación.

En el caso de productos incorporados por el usuario solo propone la documentación del marcado CE si se ha indicado dicho requisito. Pero pueden incluirse otros documentos en cualquiera de las fases del suministro (ver programación otros productos)

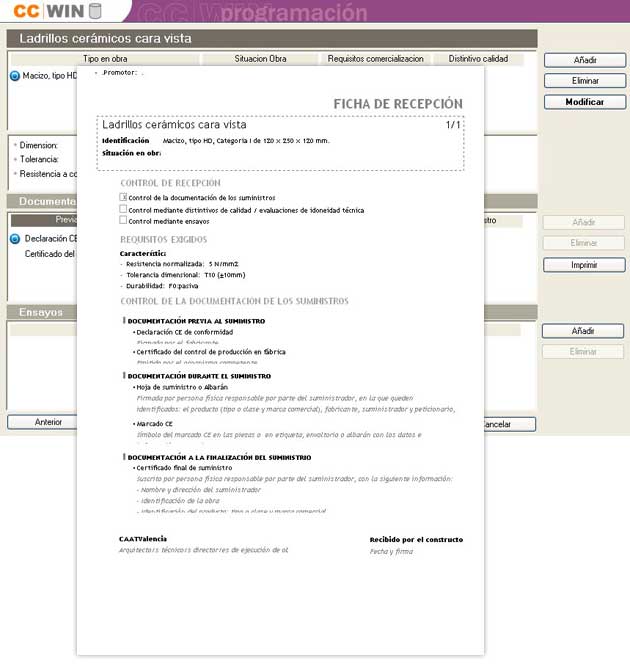

El botón imprimir presenta una vista previa de la ficha de recepción".

Ensayos, número de determinaciones de los ensayos programados y motivo de la programación (obligatorio, por prescripción de proyecto o de dirección facultativa).

Introducción de ensayos no obligatorios

Mediante el botón añadir pueden seleccionarse otros ensayos e indicarse si prescribe su realización el proyecto o la dirección facultativa.

Los botones anterior y siguiente nos permites movernos por los tipos del producto que tenemos especificados.

El botón añadir abre la pantalla para la definición y programación de un nuevo tipo del producto.

1

2

3

4

5

6

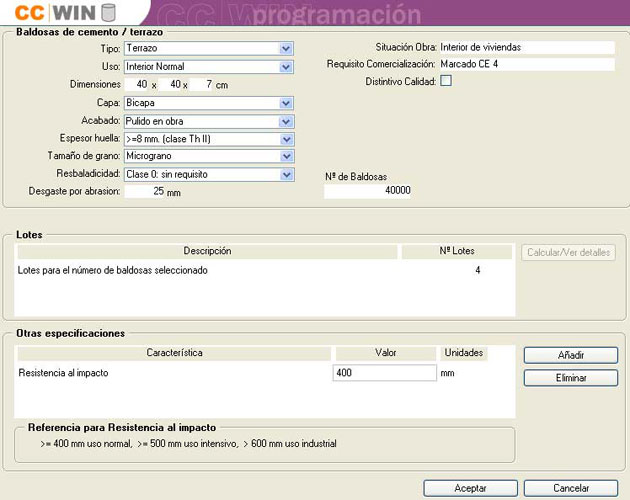

Documentación recepción

Introducir o seleccionar los datos de identificación y control

En los productos con justificación de control obligatorio por LC-91 el programa muestra el requisito de comercialización para el tipo introducido. En otros productos incorporados por el usuario, puede introducir dicho requisito.

Si se prescribe que el prodcuto ostente algún distintivo de calidad se marca en la casilla.

Puede elegirse de la lista o introducirse el nombre de un distintivo en particular.

Determinación de la obligatoriedad de ensayos de control y cálculo de lotes:

En función de los datos de identificación y control introducidos el programa determina si es obligatorio realizar ensayos de recepción y, salvo en el caso de los productos para hormigón estructural, calcula el nº mínimo de lotes en función de la cantidad de sumnistro prevista y según la normativa de aplicación.

Introducción de otras especificaciones:

Mediante el botón añadir se abre la ventana para determinar otras especificaciones. Las seleccionadas aparacen en la lista del cuadro otras especificaciones donde se puede introducir el valor requerido. En la mayoría de ocasiones se muestran valores de referencia.

Cuando se acepta esta ventana el programa comprueba la congruencia de los datos introducidos avisando mediante un mensaje si alguno falta o es inadecuado.

Haciendo clic sobre los iconos numerados obtendremos información sobre ese elemento de la pantalla

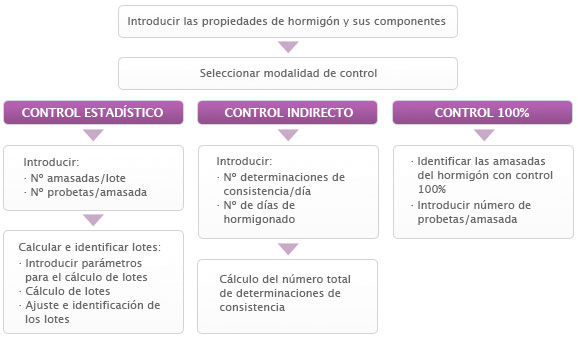

Programación hormigón

Los datos necesarios para la programación del control de calidad del hormigón son diferentes según la modalidad de control establecida en el proyecto.

En los caso del control indirecto o control 100% el esquema refleja como se realiza la programación mediante CCwin. Para la modalidad de control estadístico el programa asiste en el cálculo de lotes. Para ello, en una ventana específica para el cálculo e identificación de lotes, se introducen los valores totales de los distintos parámetros que limitan el tamaño del lote (volumen, tiempo en semanas, superficie y número de plantas). El programa calcula el número mínimo de lotes que el usuario habrá de ajustar a las características de la obra.

1

2

Introducción de los datos de identificación y propiedades del hormigón y sus componentes y de los datos correspondientes a la modalidad de control estadístico: número de amasadas a controlar por lote y número de probetas a ensayar en cada amasada controlada.

El programa verifica, previamente al cerrar esta ventana, que los datos introducidos son coherentes y acordes a EHE-08.

Más información:

· Contenido mínimo de cemento y máxima relación agua/cemento

· Número mínimo de amasadas/lote

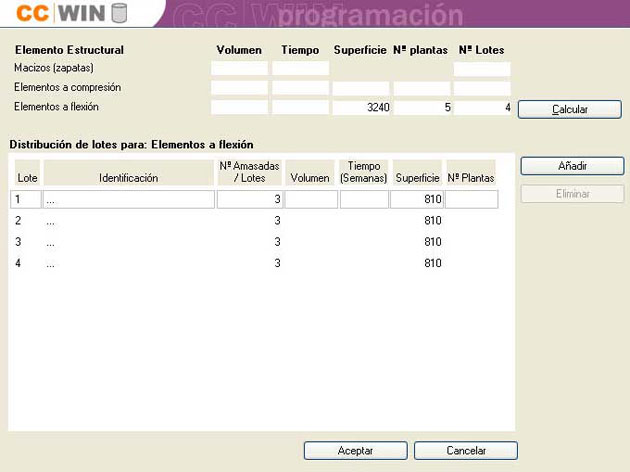

Cálculo de lotes

El botón Calcular/Ver detalles abre la ventana para el cálculo de lotes.

1

2

3

4

Introducir, para cada tipo de elemento estructural confeccionado con el hormigón del tipo cuyo control se está programando, los valores totales de los distintos parámetros que limitan el tamaño del lote (volumen, tiempo en semanas, superficie y número de plantas).

Pinchando el botón Calcular se obtiene el número mínimo de lotes en función de los valores introducidos, según Tabla 86.5.4.1 de EHE-08. El programa muestra los lotes propuestos y crea una línea por cada uno de ellos para su identificación

Ajustar e identificar los lotes

Mediante los botones Añadir y Eliminar, ajustar los lotes calculados a las características de la obra.

Si se introducen valores correspondientes al tamaño del lote (volumen, tiempo, superficie y número de plantas), el programa comprueba si alguno de ellos excede el tamaño máximo según EHE-08.

Introducir texto de los lotes programados.

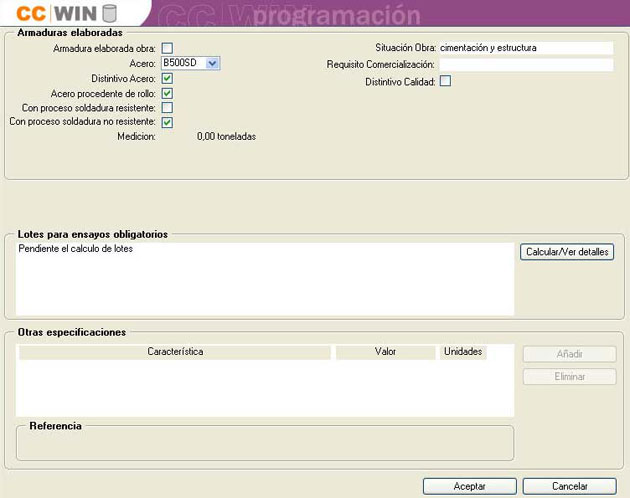

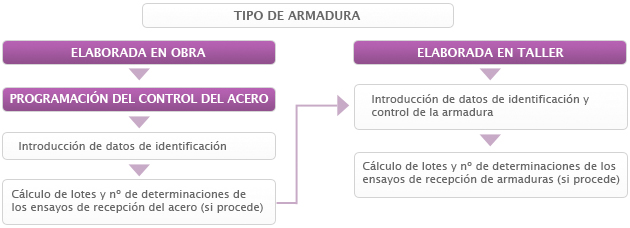

Programación del control de armaduras

En la programación del control de armaduras hay que tener en cuenta si dicha armadura se confecciona en obra o en taller.

Si la armadura se elabora en obra debemos programar previamente el acero a emplear en su elaboración (ver c.1 Caso acero). Posteriormente se realizará el cálculo de lotes utilizando una pantalla específica que tendrá en cuenta si previamente hemos programado el acero para facilitarnos su cálculo.

1

2

3

Indicar si la armadura se confecciona en obra. Si es así, el programa mostrará el botón programar aceros que accederá a la ventana para la programación del control de recepción en obra del acero.

Si la armadura no se confecciona en obra, o si previamente se ha programado el control del acero, introducir los datos de identificación y control de la armadura.

Si es armadura elaborada en obra los campos referentes a tipo y distintivo del acero se rellenan con los datos introducidos en la ventana de programación del acero.

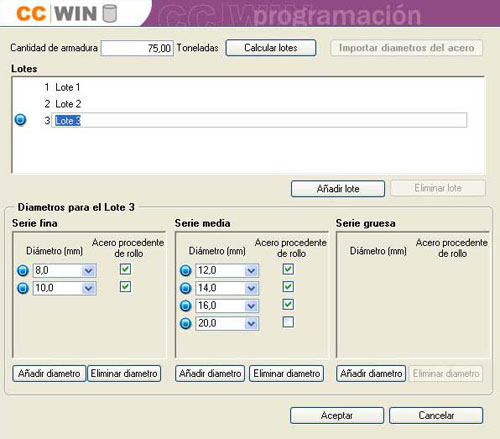

Cálculo de lotes

Si la armadura no tiene distintivo, el botón Calcular/Ver detalles abre la ventana para el cálculo de lotes.

1

2

3

4

5

Introducir la cantidad prevista y pulsar calcular lotes

Ajustar la programación

Mediante los botones Añadir lote y Eliminar lote pueden modificarse los lotes calculados. CCwin controla que el número de lotes no sea inferior al que corresponde según EHE-08 para la cantidad de armaduras introducida.

Si se trata de armadura confeccionada en obra y se han programado ensayos del acero, estará activo el botón Importar diámetros del acero que permite insertar en cada lote los diámetros introducidos en la programación del control del acero.

Introducir en cada lote los diámetros a emplear.

Si se trata de armadura confeccionada en obra y se han programado ensayos del acero, estará activo el botón Importar diámetros del acero que permite insertar en cada lote los diámetros introducidos en la programación del control del acero.

Si en la ventana previa se ha indicado que se va a emplear acero de rollo, indicar los diámetros en los que se prevé este tipo de suministro.

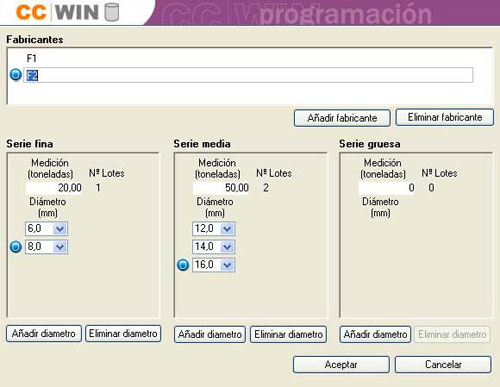

Programación del control del acero

La ventana de programación del control de recepción en obra del acero no tiene acceso desde el menú de programación de productos. Se inicia desde la programación de la armadura elaborada, al dar de alta un tipo de armadura confeccionada en obra. Pulsando el botón Program. Aceros se abre la ventana correspondiente, su funcionamiento es igual que las del resto de productos, salvo en lo referente al cálculo de lotes para aceros sin distintivo de calidad.

1

2

Introducir el número de fabricantes de acero distintos que se prevé en el suministro a obra

Introducir para cada fabricante la cantidad de acero de cada serie y los diámetros de las barras a suministrar

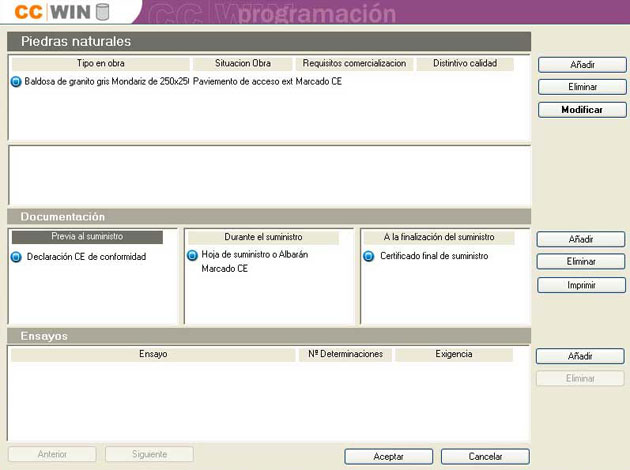

Programación del control de otros productos

Para la programación del control de productos no incluidos en Lc-91 es necesario haberlos incluido previamente en la ventana de configuración (ver 2.1 Configuración). Tras esto, el producto aparecerá en el menú de control de productos y se podrá programar su control.

Para los productos añadidos, el usuario deberá indicar de forma manual los datos de identificación y control, así como la documentación y los ensayos a realizar, en su caso.

1

2

3

El botón añadir abre la ventana para la definición de datos de identificación y control del producto

Si se desea programar ensayos de recepción mediante el botón añadir se abre la pantalla de ensayos en la que se muestran los ensayos introducidos por el usuario en la ventana de configuración, pudiendo seleccionarse el ensayo y si es requerido por proyecto o por dirección facultativa.

El programa pondrá por defecto una determinación para cada uno de los ensayos seleccionados, que se puede modificar si se programan más determinaciones.

Editar, si se precisa, la documentación de suministro y control del producto. Mediante el botón añadir se abre la ventana para la descripción de documentos de suministro y control que deberá aportar el suministrador previo, durante o a la finalización del suministro

Documentación recepción

Resultados

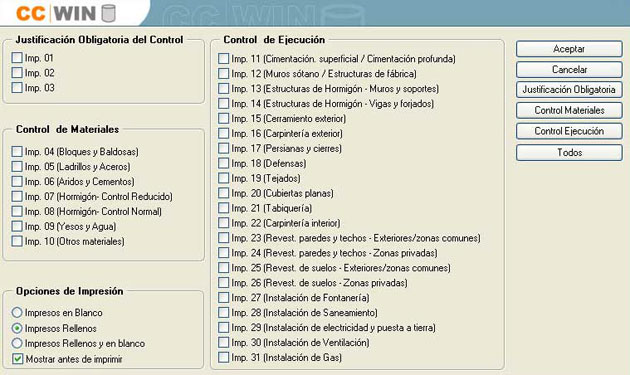

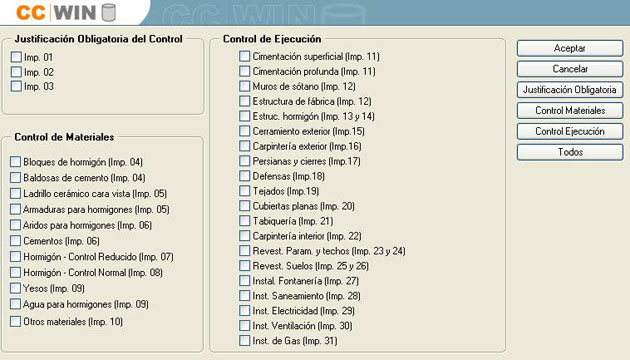

Resultados - impresos

En el menú Resultados, la opción Impresos abre la ventana para seleccionar los impresos que se quiere generar. Los impresos se generan con la información de la programación y no son editables por el usuario.

Si se ha marcado mostrar antes de imprimir el programa abre la ventana de previsualización de los impresos generados.

En la pantalla de previsualización puede hacerse zoom con la rueda del ratón mientras se mantiene pulsada la tecla Control del teclado

1

2

3

Seleccionar los impresos a generar

Justificación obligatoria: Selecciona los impresos 1, 2 y 3 del LC-91 (Justificación Obligatoria del Control).

Control Materiales: Selecciona los impresos del 4 al 10, del LC-91 (Control de materiales).

Control Ejecución: Selecciona los impresos del 11 al 31, del LC-91 (Control de ejecución).

Todos: Selecciona todos los impresos del LC-91.

Los impresos pueden también seleccionarse/deseleccionarse, uno a uno, marcando la casilla situada a su izquierda.

Selección de opciones de impresión

Impresos en Blanco: Imprime, sin datos de programación, los impresos seleccionados.

Impresos Rellenos: Imprime solamente, de los impresos seleccionados, los que contienen datos de programación.

Impresos Rellenos y en blanco: Imprime todos los impresos seleccionados.

Mostrar antes de imprimir: Abre la previsualización de los impresos, previa a la impresión

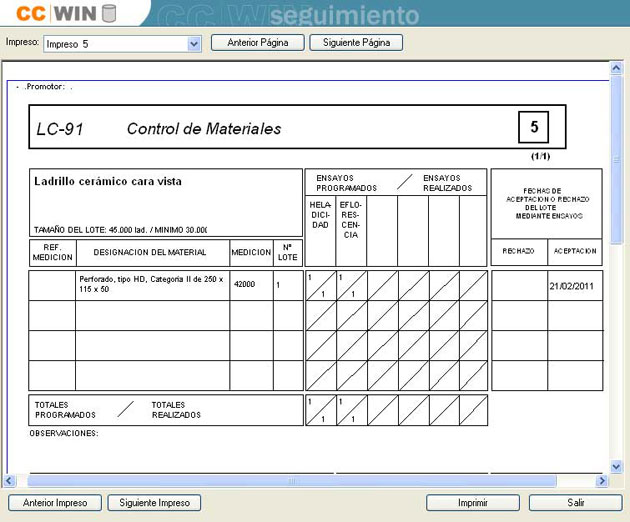

Pantalla previsualización impresos
Pantalla impresos -> marcar mostrar antes de imprimir -> aceptar

1

2

3

Acceso a las distintas páginas de un mismo impreso, cuando las hubiera.

Acceso al impreso anterior o posterior al que se está visualizando.

Acceso a cualquiera de los impresos seleccionados.

Haciendo clic sobre los iconos numerados obtendremos información sobre ese elemento de la pantalla

Resultados - memoria

Desde esta pantalla se permite la creación del texto de la memoria del Estudio de Programación de Control de Calidad, correspondiente a los datos introducidos en la obra abierta, o el acceso a cualquier archivo de memoria ya existente. El programa genera un archivo de texto enriquecido (.rtf) para su personalización por parte del usuario, el fichero de la memoria será abierto con el programa de tratamiento de textos que el usuario tenga instalado en su sistema.

1

2

Utilizando los datos introducidos en la programación, el programa genera un documento de texto con el contenido de la memoria de control de calidad y lo abre con el procesador de texto que tenga el sistema por defecto.

Si ya poseemos un archivo que contiene la memoria del control de calidad podemos seleccionarlo indicando la ubicación del mismo.

Resultados - presupuesto

Desde esta pantalla se permite la creación del texto del presupuesto del Estudio de Programación de Control de Calidad, correspondiente a los datos introducidos en la obra abierta, o el acceso a cualquier archivo de presupuesto ya existente. El programa genera un archivo de texto enriquecido (.rtf) para su personalización por parte del usuario, el fichero de presupuesto será abierto con el programa de tratamiento de textos que el usuario tenga instalado en su sistema.

1

2

Utilizando los datos introducidos en la programación, el programa genera un documento de texto con el presupuesto del control de calidad y lo abre con el procesador de texto que tenga el sistema por defecto.

Si ya poseemos un archivo que contiene el presupuesto del control de calidad podemos seleccionarlo indicando la ubicación del mismo.

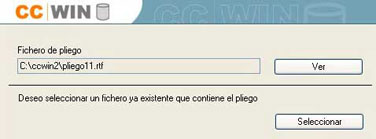

Resultados - pliego de condiciones

De esta pantalla podemos acceder al pliego de condiciones y abrirlo con el procesador de texto del sistema. También podemos seleccionar un archivo con el contenido del pliego de condiciones y adjuntarlo al programa.

1

2

El programa genera un documento de texto con el pliego de condiciones del control de calidad y lo abre con el procesador de texto que tenga el sistema por defecto.

Si ya poseemos un archivo que contiene el pliego de condiciones del control de calidad podemos seleccionarlo indicando la ubicación del mismo.

Resultados - ficha de recepción

Para cada tipo de producto para el que se ha programado el control, CCwin genera un documento donde se resumen las actuaciones de control calidad: la Ficha de recepción. La finalidad de estas fichas es la comunicación de la información precisa sobre requisitos del producto, documentación y actuaciones de control, al responsable en obra de la petición y recepción de productos.

1

La ficha de recepción se genera en la ventana del producto, mediante el botón imprimir

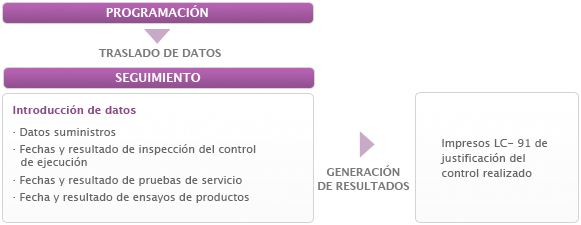

Seguimiento

El apartado seguimiento del programa está concebido para, a partir de los datos de la programación de control, generar los impresos que permiten la cumplimentación de los datos que justifican la realización del control de calidad.

En este apartado es posible adaptar lo previsto en la programación a las condiciones de la ejecución de la obra. Es por ello que cualquiera de los campos, que inicialmente recogen los datos previstos en la programación, puede ser modificado.

Realizada la programación del control de calidad de una obra, la opción Seguimiento del menú Cambiar, permite el acceso al apartado seguimiento.

Traslado de datos de programación

El traslado de datos de la programación consiste en inicializar los datos de seguimiento con los datos que se han introducido en la programación.

Si es la primera vez que se accede al seguimiento de la obra abierta, el programa presentará una ventana de dialogo en la que se advierte que todavía no han sido trasladados los datos al seguimiento, preguntando al usuario si desea trasladarlos ahora. Si posteriormente se modifica la programación será necesario trasladar los datos modificados al apartado seguimiento. Para ello, en el apartado Seguimiento, la opción trasladar abre la ventana de selección del impreso, producto o parte de obra cuyos datos se desea trasladar.

El traslado de datos de programación a seguimiento supone la eliminación de todos los datos introducidos en el seguimiento del producto, parte de obra o impreso que se traslada.

1

2

Seleccionar los impresos a generar

Justificación obligatoria: Selecciona los impresos 1, 2 y 3 del LC-91 (Justificación Obligatoria del Control).

Control Materiales: Selecciona los impresos del 4 al 10, del LC-91 (Control de materiales).

Control Ejecución: Selecciona los impresos del 11 al 31, del LC-91 (Control de ejecución).

Todos: Selecciona todos los impresos del LC-91.

También puede seleccionarse/deseleccionarse impreso a impreso o exclusivamente uno o varios productos y una o varias partes de obra, marcando la casilla situada a su izquierda.

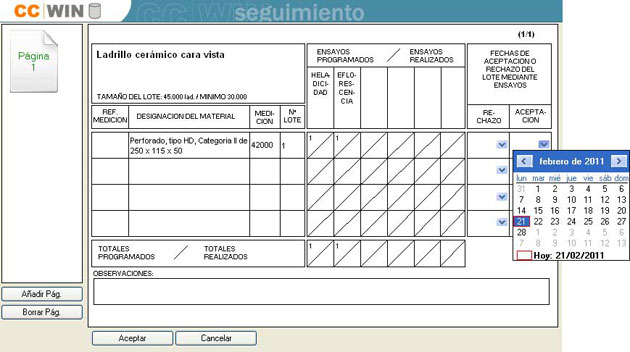

Introducción de datos

Salvo en el caso del control estadístico y al 100% del hormigón, la introducción de datos se realiza en ventanas con la apariencia de los propios impresos del Lc-91.

Todos los campos son editables, de forma que pueden modificarse los datos trasladados de la programación para adaptar el contenido a las condiciones de realización del control. Es posible también añadir páginas a los distintos impresos, incluso en aquellos productos o partes de obra para los que no se hubiera programado control de calidad.

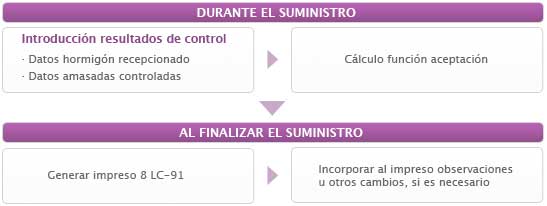

Introducción resultados control 100% y estadístico del hormigón

Para facilitar la introducción de los resultados del control estadístico y 100% del hormigón los datos se introducen en una ventana previa a la cumplimentación del impreso nº 8 de CCwin. Esta ventana, además, calcula los valores de aceptación del control de resistencia según EHE-08 y advierte cuando el hormigón recepcionado no cumple las condiciones de aceptación por resistencia o consistencia.

1

2

3

4

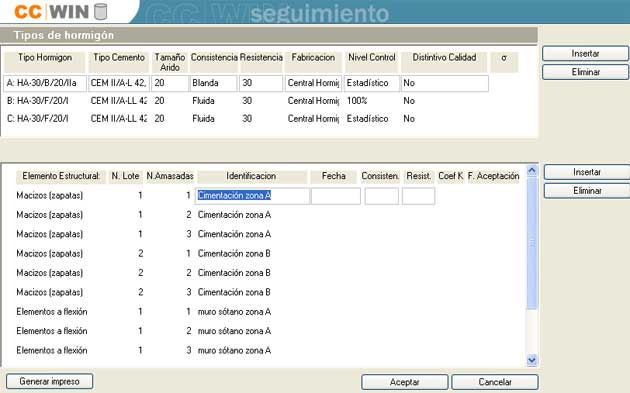

Hormigones programados.

Todos los datos relativos a cada tipo de hormigón pueden modificarse para adaptarlos al hormigón suministrado. En caso de hormigones con DOR transitorios (según apartado 6, Anejo 19), introducir el valor de la desviación típica (σ) facilitado por el suministrador. Mediante el botón Insertar pueden incluirse hormigones no contemplado en la programación, así como eliminar los programados que finalmente no se hayan empleado en obra.

Introducción de resultados y cálculo de la función de aceptación.

Presenta, para cada tipo de hormigón, la programación de amasadas a controlar ordenadas por tipo de elemento estructural y lote. Pueden incluirse nuevas tomas en un lote ya programado o en un nuevo lote.

A medida que se introducen los datos de las distintas tomas el programa las ordena por fecha en el lote y calcula la función de aceptación según EHE-08.

El Botón aceptar guarda los datos introducidos y da un mensaje de aviso si no se cumplen las condiciones de aceptación.

Finalizada la recepción del hormigón, el botón generar impreso, genera y muestra el impreso 8 de Lc-91, cumplimentado con los datos del control realizado. El impreso no puede generarse si no se han completado los datos de todas las tomas, por lo que si alguna no se ha realizado deberá eliminarse. Previo a la generación del impreso el programa verifica las condiciones de aceptación y da un mensaje de aviso si en algún caso se incumplen.

El impreso 8 que se genera es editable, de forma que se puede modificar datos e incluir observaciones. También es posible volver a esta pantalla, pero en ese caso se perderán los datos modificados en el impreso.

Resultados: impresos

En el menú Resultados del apartado de Seguimiento, la opción Impresos abre la ventana para seleccionar los impresos que se quiere generar. Los impresos se generan con la información del seguimiento y no son editables por el usuario.

Si en la ventana de selección de impresos se ha marcado Mostrar antes de imprimir, el programa abre la ventana de previsualización de los impresos generados.

En la pantalla previsualización puede hacerse zoom con la rueda del ratón mientras se mantiene pulsada la tecla Control del teclado

1

2

Seleccionar los impresos a generar

Justificación obligatoria: Selecciona los impresos 1, 2 y 3 del LC-91 (Justificación Obligatoria del Control).

Control Materiales: Selecciona los impresos del 4 al 10, del LC-91 (Control de materiales).

Control Ejecución: Selecciona los impresos del 11 al 31, del LC-91 (Control de ejecución).

Todos: Selecciona todos los impresos del LC-91.

Los impresos pueden también seleccionarse/deseleccionarse, uno a uno, marcando la casilla situada a su izquierda.

Selección de opciones de impresión Mostrar antes de imprimir: Abre la previsualización de los impresos, previa a la impresión

1

2

3

Acceso a las distintas páginas de un mismo impreso, cuando las hubiera

Acceso al impreso anterior o posterior al que se está visualizando

Acceso a cualquiera de los impresos seleccionados

Ejemplo

Ejemplo de aplicación de CCWin al control de calidad de 15 viviendas.
Archivo comprimido (.zip), descomprimir antes de abrir con el programa.
